ขอเสนอความสนุกรูปแบบใหม่ ในการเรียนรู้อิเล็กทรอนิกส์ โดยผมขอเสนอ freeduino v1.16 โดย freeduino เป็นบอร์ด arduino diecimila clone รุ่นล่าสุด ให้สมาชิกได้ใช้ทดลองและศึกษาเกี่ยวกับโปรเจค Arduino ได้ง่าย รวดเร็ว ยิ่งขึ้น
Arduino คืออะไร
Arduino เป็น platform ของ I/O บอร์ดอย่างง่ายๆ ที่มี I/O ขั้นพื้นฐานที่พอเพียงกับการใช้งาน และ การเรียนรู้ โดยตัวบอร์ดจะมาพร้อมกับชุดคำสั่งที่ใช้ควบคุม port I/O ไม่ว่าจะเป็น port digital , port analog ,PWM และ serial port
- โปรเจค opensource ทางด้าน hardware (ปกติเราจะคุ้นกับทาง software) ทำให้ศึกษาได้ถึงใน core ของ arduino เราจะเพิ่ม หรือ แก้ไขได้ดีขึ้น
- รูปแบบการเขียนโปรแกรม เป็นภาษาซี ++ เราสามารถศึกษา เข้าใจ ได้ง่าย และ arduino มีตัวอย่างมาก
- ราคาประหยัด บอร์ดภายอย่างเดียว สามารถศึกษา อิเล็กทรอนิกส์พื้นฐานได้แล้ว
- ในตอนนี้มีบอร์ดให้เลือกมาก ที่มาจากนักพัฒนาทั้งไทย และ ต่างประเทศ
เพิ่มเติมข้อมูลเกี่ยวกับ arduino จาก สไลด์ ได้ที่ Introduction to microcontroller with Arduino for beginner and new coming
Freeduino ของ ไอยาฟันส์คืออะไร
โดยบอร์ด Freeduino จะมาลักษณะเหมือน arduino diecimila มี pinout ของ I/O ที่เหมือนกัน และบอร์ดรุ่นนี้ได้เพิ่มเติมส่วนติดต่อ usb2serial เข้าไป จึงทำให้ไม่จำเป็นต้องซื้อ หรือ พกสาย usb2serial เพิ่มเติมอีกต่อไป และยังสามารถใช้ไฟเลี้ยงจาก port usb ได้อีกด้วย (ประหยัดไม่ต้องซื้อ adaptor เพิ่ม)
ส่วนที่แตกต่างจาก บอร์ด arduino อื่น
1. มีขนาด Full size มีป้ายบอกขา เห็นอย่างชัดเจน สามารถต่อกับ shiled มาตราฐานได้
2. มี usb 2 serial บนบอร์ด สะดวกมากขึ้น พกบอร์ดเดียวก้อใช้งานได้แล้ว
3. เลือกไฟเลี้ยงได้จาก สองแหล่ง จากไฟเลี้ยง usb ในกรณีที่อุปกรณ์ต่อพ่วงไม่มาก แต่ถ้าต่อกับอุปกรณ์อื่นจำนวนมาก ก้อสามารถใช้ไฟเลี้ยงจาก adaptor ข้างนอกได้เลย เพราะบนบอร์ดมีวงจร Regulator แล้ว ไม่จำเป็นต้องต่อเพิ่มเติม
คุณสมบัติของบอร์ดโดยทั่วไป
- ATmega ตระกุล mx8 (168 หรือ 328), รันที่ความเร็ว 16.00 MHz
- บนบอร์ดจะมีสอง LED ,ใช้แสดง power และ ที่ pin 13 สำหรับทดสอบ และอีก สอง LED ที่แสดงผล TX,RX
- pin บนบอร์ด เป็นแบบ มาตราฐานตามบอร์ดของ Arduino ประกอบไปด้วย
- Digital 0 thru 13
- Analog 0 thru 5
- ARef, 5V, Ground, Vin and Reset
- 6-pin standard ICSP header
- Auto-reset capability
สำหรับทุกท่านที่สนใจ ทุกเรื่องที่น่าสนใจ ผมจะรวบรวม ไว้ใน blog นี้นะครับ พยายามจะ update รายสัปดาห์ http://www.ayarafun.com
รวมลิงค์น่าสนใจ
- แผ่น PCB และ วงจรขอ Freeduino
- โปรแกรมพัฒนา ArduinoDevelopment Environment (IDE)
- แบบเรียนผึกสอน (Tutorials)
- ของเล่นและไอเดียสนุกจาก Arduino โดย Playground
- E-book น่าสนใจ ArduinoBooklet
- รวม arduino workshop ของไอยาฟันส์
สำหรับชุดมาตราฐาน จะใช้ atmega168-20PU นะครับ อุปกรณ์อื่นๆที่มากับชุดด้วยจะมีรายละเอียดดังนี้ Bill of mataial (อันเก่า กำลังทำอันใหม่) พร้อม Part number ของร้าน ES
มาดูรายละเอียดสินค้ากันบ้างครับ ตอนนี้ทางไอยาราฟันส์ ทำไว้สองรูปแบบ

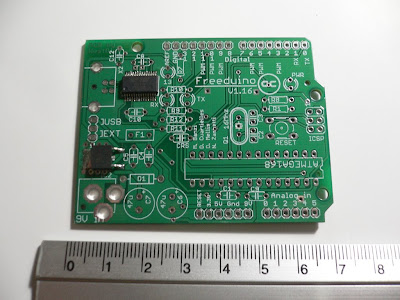

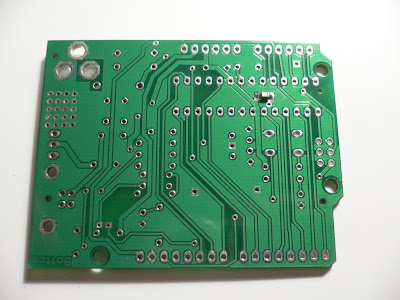

** ชุดคิท กึ่งสำเร็จรูป ต้องนำไปบัคกี้เองครับ คือ ขายแผ่น PCB พร้อมอุปกรณ์ อื่นๆ โดยแผ่น PCB จะมีการ Pre Solder อุปกรณ์ smt ที่มีขนาดเล็กๆ ไว้ให้ก่อน ดังรูป
วีธีการประกอบชุดคิต arduino workshop online

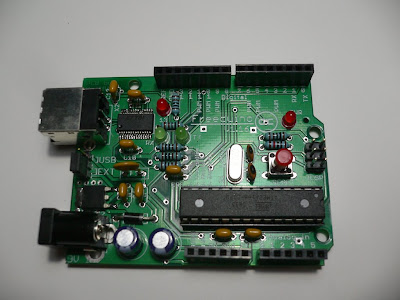

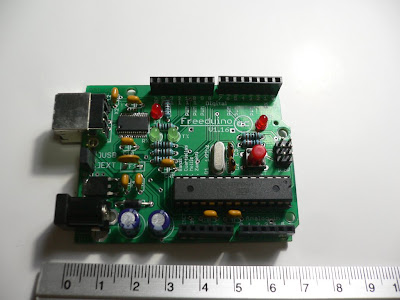

** ชุดสำเร็จ พร้อมใช้งาน ไม่ต้องบัคกี้ ทดสอบแล้ว เสียบสาย usb ใช้งานได้ทันที่ ไอซีมี burn loader Duemilanove พร้อมใช้
วิธีการจัดส่ง ค่าจัดส่ง EMS 60 บาท ราคาเดียว
วิธีการสั่งซื้อ
สนใจติดต่อได้ทาง pm มาที่ผม ผมจะติดต่อกลับไปครับ หรือ เมล์มาที่นี้นะครับ orders[at] ayarafun.com

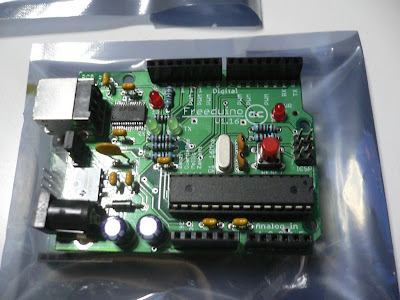

รูปแบบการบรรจุ จะใส่ถุงกันไฟฟ้าสถิต
FAQ
– ทำไมถึงต้องทำบอร์ดด้วยตัวเอง
ตอนนี้บอร์ด embeded ในบ้านเราราคาก้อถูกมาก แต่ผมยังอยากให้ลองทำเองสักบอร์ดด้วยตัวเองอยู่จริงๆ เพราะว่าทำให้มีเวลามากขึ้นที่จะได้ศึกษาอิเล็กทรอนิกส์ในขั้นพื้นฐาน
การซื้อสำเร็จมาก้อดี ได้ความรวดเร็ว แต่จะได้ศึกษาบอร์ดมีส่วนประกอบอะไรบ้าง ก้อตอน บอร์ดเสียหาย และมักจะจบที่ซื้อบอร์ดมาใหม่ดีกว่า ผมจึงเน้นให้ลองทำดูก่อน เผื่อในอนาคต ท่านใช้บอร์ดที่ซับซ้อนกว่านี้ ท่านจะได้เข้าใจถึงปัญหาได้ครับ
