ซอฟต์แวร์จำลองการทำงานของวงจรและออกแบบแผงวงจร– EasyEDA

By March 12, 2016 June 20th, 2016 No Comments

ผมว่าแต่ก่อน พวกเราเคยเจอปัญหาแบบนี้กันแบบนี้แน่ อยากจะพัฒนาอุปกรณ์วงจร แต่ต้องหาโปรแกรมมาลงเครื่องกันมากมาย ทั้งแบบ ฟรี หรือ แอบใช้ฟรี แต่ด้วยยุคที่อะไรย้ายไปอยู่บนคลาวด์ แม้แต่โปรแกรมยังย้ายไปบนคลาวด์ รอบนี้ผมจึงมีโปรแกรมมาแนะนำ ที่สามารถออกแบบวงจรได้ จำลองการทำงานได้ และ ออกแบบแผงวงจร (PCB) ได้อีก

EasyEDA เป็นโปรแกรมเครื่องมือทางอิเล็กทรอนิกส์ที่มาครบมาก และ โปรแกรมรันอยู่บนเว็บเบราว์เซอร์ ทำงานได้ทุกที่ ที่ต่อคลาวด์ ต่อเน็ทได้ ไม่ต้องติดตั้งก่อน และ เราทำงานบนเครื่องคอมพิวเตอร์เครื่องไหนก็ได้ ผมมองมันเหมาะสำหรับวิศวกรไฟฟ้า อาจารย์ workshop ผู้สอน นักเรียน นักศึกษาวิศวกรรม และ ผู้ที่สนใจ มีงานอดิเรกอิเล็กทรอนิกส์ และ ที่สำคัญมัน ฟรี ครับ

easyeda

จุดเด่นของ EasyEDA:

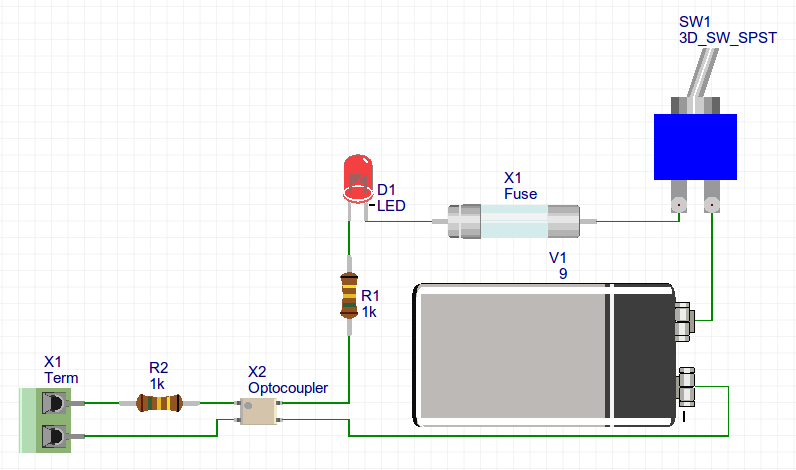

  1. ออกแบบวงจรได้ วาดวงจรได้ (schematics) ได้ มีไลบราลี่ของอุปกรณ์มาตราฐาน และ เพิ่มเติมด้วยตัวเองได้

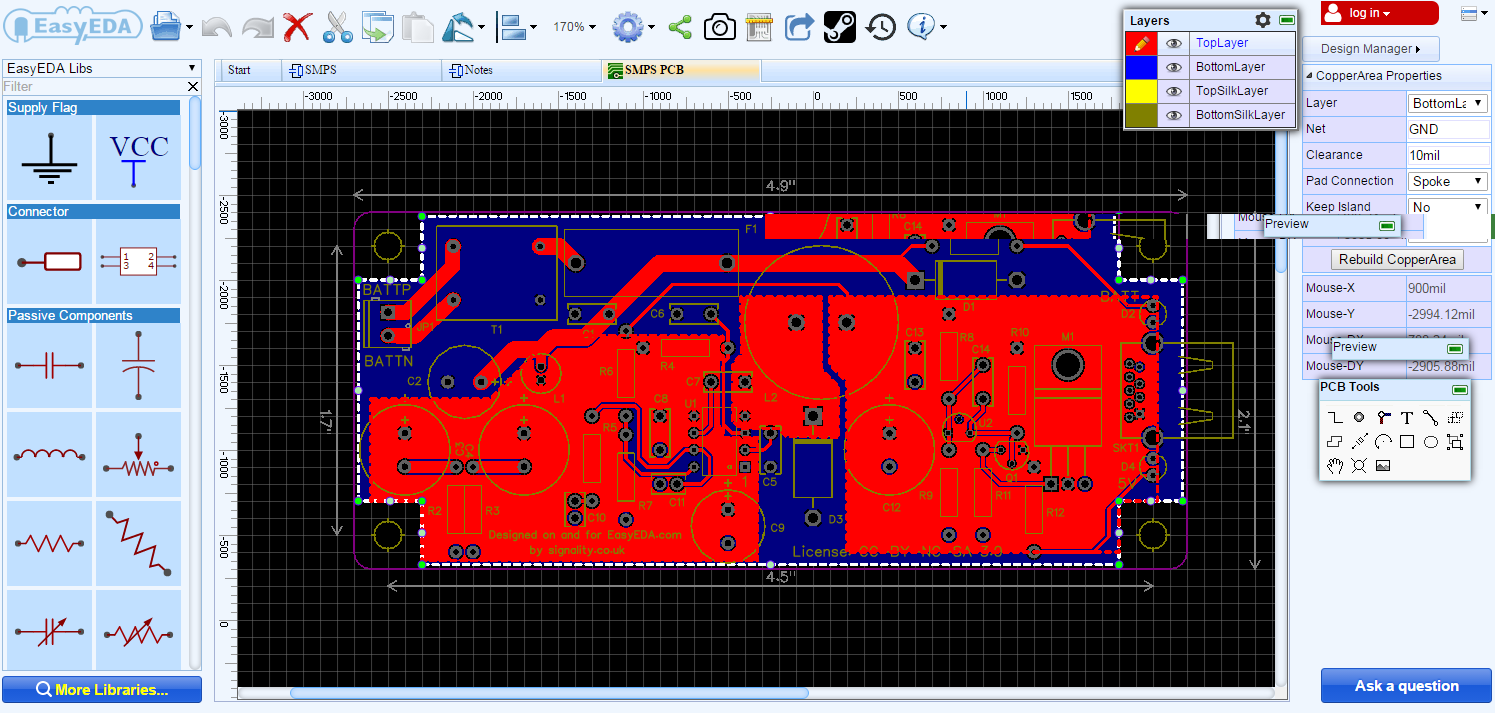

  2. ออกแบบแผงวงจรได้ สามารถออกแบบแผงวงจรแบบออนไลน์ได้ ทำงานแบบหลายเลเยอร์ ทำงานได้ อย่างลื่นไหลและรวดเร็ว
  3. ปรแกรมจำลองการทำงานของวงจร (spice simulation) ทดสอบได้ทั้ง วงจรอนาล็อก วงจรดิจิตอล และ วงจรสัญญาณผสมด้วยวงจรย่อยและโมเดล Spice

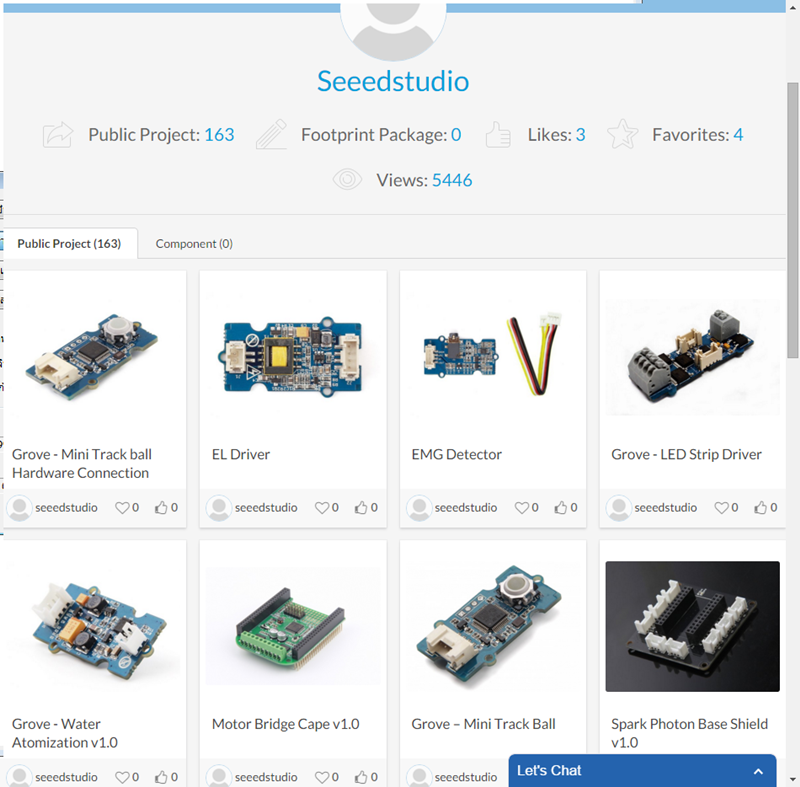

ระบบของ  EasyEDA เรียนรู้ได้ง่าย ส่วนติดต่อกับผู้ใช้ ตอบสนองได้เร็ว ถ้าคุ้นเคยกับโปรแกรม Eagle Altium ผมว่าน่าจะใช้เป็น ถึงแม้ไม่เคยใช้ ก้อน่าเรียนรู้ได้ไม่ยากครับ และ สามารถ Import โปรเจคจาก Altium, Eagle และ KiCad เข้ามาแก้ไขบน EasyEDA ได้เลยอีกด้วย ที่สำคัญอีกอย่างหนึ่งของ EasyEDA คือ ชุมนุมนักพัฒนาวงจรอิเล็กทรอนิกส์ Open Source Modules ที่พัฒนาโดยวิศวกรอิเล็กทรอนิกส์ และ นักอิเล็กทรอนิกส์ จากทุกมุมโลก มาสร้าง Modules และ แบ่งปั่น ให้ใช้กัน EasyEDA มีไลบรารี่จำนวนมาก และ มีตัวอย่าง schematics อีกให้ดูเป็นหมื่นตัวอย่างที่ เรียกใช้จากออนไลน์ได้

capture-20160312-224721



การใช้งานก็ยังมี tutorial แบบออนไลน์ ที่อธิบายหลักการใช้เครื่องมือต่างๆ และ Simulation ebook อธิบายโปรแกรมจำลองการทำงานวงจรใน EasyEDA โดยใช้ ngspice อีกด้วย

มาดูวิดีโอการใช้งาน EasyEDA กันเองดีกว่านะ พูดไปอาจจะงง มาลองใช้กันดูดีกว่า อาจจะติดใจ
