ออกแบบ นาฬิกา หลงยุค (The Lost Clock)

Posted by | May 15, 2010 | MyProject | 13 Comments

วันนี้ผมมานำ เสนอ นาฬิกาหลงยุค (lost clock) เป็นนาฬิกาสไตล์ย้อนยุค ตั้งใจจะเอา นาฬิกาดิจิตอลรวมกับหลอดแก้วสูญญากาศ อยากจะทำอุปกรณ์ไฮเทคในยุคปี 60s มันจะออกมาหน้าตามันจะออกมาเป็นอย่างไงน่ะ

สำหรับ “นาฬิกาหลงยุค” เป็นผลงานที่ผม ได้เข้าร่วมประกวดในงาน PEAC-2009 และได้ตีพิมพ์ในนิตยสาร The Prototype Magazine (TPE) ซึ่งในบทความจะเล่าถึงการสร้าง กว่าจะเป็นนาฬิกาหลงยุค ซึ่งตอนนี้ก้อได้ตีพิมพ์เรียบร้อยแล้วใน หนังสือ TPE เล่มที่ 10 บทความเรื่อง THE LOST CLOCK เดือนปัจจุบันนี้ล่ะครับ (เดือนพฤษภาคม) จะมีรูปสีั การอธิบายง่าย ใครอยากเก็บไว้อ่าน ก้ออย่าลืมไปอุดหนุน ทาง TPE กันล่ะครับ

สำหรับนาฬิกาเรือนนี้ยังเป็นต้นแบบอยู่นะครับ ยังไม่ได้ ออกแบบ PCB จริงออกมา อดใจรอสักนิดนะครับสำหรับคนที่อยากจะทำเล่นกัน สำหรับบทความในเวปก้อนี้ ถือว่ามา preview เล็กๆน้อยๆ แล้วกันนะครับ

สำหรับในโปรเจคนี้ ได้เอาหลอดแสดงผล สูญญากาศ ของ ซึ่งเป็นหลอดแบบ 7-segment ที่ผลิตและใช้กันในช่วงปี 1960-1969 อุปกรณ์ส่วนใหญ่ เป็น หลอดสูญญากาศ มันจะทำงานกับไฟสูงครับ 100-200 โวลต์ ซึ่งหลอดนี้ยังสามารถหาซื้อได้ในไทยครับ (จะเรียกมันตกค้างในไทยก้อได้) ที่ร้านโชคชัยที่บ้านหม้อ ราคาไม่แพงมากครับ



ส่วนประกอบหลักๆ ส่วนประมวลผล และ ส่วนติดต่อผู้ใช้ ผมนำมาจากโปรเจค นาฬิกา ดิจิตอลจาก arduino จากเวปผมนี้ล่ะครับ มาเพิ่มเติมส่วนขับ ไฟสูง High-Volt และดัดแปลงโปรแกรมนิดหน่อยครับ

วงจร (schematic) – PNG file

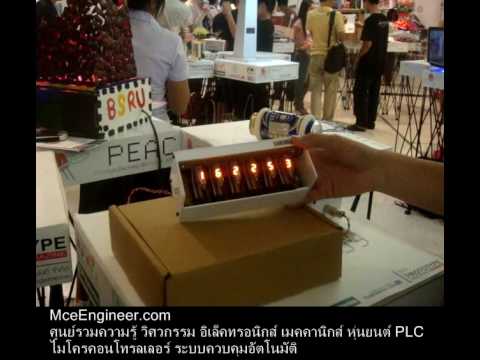

อันนี้เป็นวีดีโอ ตอนแข่งขัน ขอบคุณทางเวป Mce-Engineer ที่แอบถ่ายผมไว้
