เล่าอาการแปลกๆ และ แนวทางการซ่อม อาการวิ่งกระตุก ของ 3D Printer

Posted by | July 15, 2016 | 3D Printer | No Comments
text4147-5

3D Printer ช่วงนี้ ผมว่าไปไหนมาไหน ก้อจะได้ยินคำนี้ และ หลายๆคน ก้อสนใจอยากมีไว้ มันสร้างจิตนาการณ์ ออกมาได้จริง ทางผมเอง มี 3DP มานานแล้ว เอามาทำกล่องใส่อุปกรณ์นี้ล่ะครับ ตอนนี้มีด้วยกัน 2 เครื่อง  FlashForge Dreamer  ซึ่งเป็นเครื่องแรกเลย ไม่ได้ทำขึ้นมาเอง ตามแนวทางของเมกเกอร์ อยากจะใช้งานเลย ไม่อยากเรียนรู้อะไรมากครับ ซึ่งมันก็ตอบโจทย์ พิมพ์อะไร ต่ออะไร ออกมาได้อย่างรวดเร็ว และ ผมเองก็หัดจูน หัดแก้ไข ปัญหาด้วยตัวเอง อีกเครื่อง Dreamer Overlord Pro เครื่องที่โดนทางผมโม ไปเกือบ 30% เครืองนี้เพิ่งมาใช้งานได้ ตอนแรกที่มันทำงานนะครับ งานแย่กว่า FlashForge เยอะมาก แต่ตอนนี้อยู่ในระดับโอเคแล้วครับ

ในระยะหลังๆ เครื่อง FlashForge เริ่มมีปัญหานะครับ  เครื่อง 3D Printer ผมมีอาการวิ่งแกนใน X slip และ หลุด step อาการเป็นดังวีดีโอ (ขออภัยที่ไม่ได้ถ่ายรูปเครื่องตัวเองนะครับ)

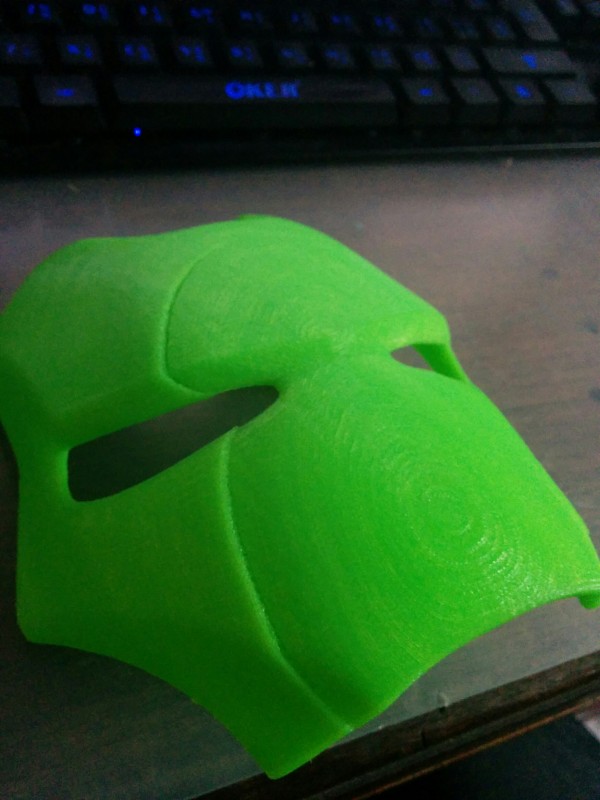

เครื่อง 3d printer ที่ผมใช้เป็นรุ่น flashforge dreamer ใช้มานาน เป็นเวลา 2 ปีกว่าๆแล้ว แต่อาการมันเพิ่งมาเกิดช่วงปีที่ 2 นี้ล่ะ แรกๆมันเป็นๆหายๆ แต่ในช่วงหลังมันถี่มาก ตัวอย่างชิ้นงานจริง  ตัวเครื่องมันเองไม่เคยมีอาการเลยครับ flashforge dreamer ไม่ค่อยจะเจออาการเสียสักด้วยครับ เวลาเสียผมลอง Search หาแนวทาง ไม่ค่อยเจออะไร

IMG_20160705_202415

ถ้าเพื่อนๆ เห็นอาการแบบวีดีโอ จะวิเคราะห์สาเหตุเป็นอะไรได้บ้างล่ะ ผมลองแยกวิเคราะห์ สาเหตุที่น่าเป็นไปได้

  1. ชุด Slide Guide สกปรก มีสนิมเกาะ
  2. สงสัย Drive อาจจะเสื่อมหรือพัง
  3. มอเตอร์มีปัญหา ติด ขัด เลย กระแสไม่พอ
  4. Power Supply มีปัญหา

แนวทางการทดสอบ

  • ผมสงสัย 2 อย่างแรกที่น่ามีปัญหา slide guide กับ power supply โดย Slide Guide ผมสงสัยว่าแกนไหนมันสกปรกมีสนิมเกาะไหม จึงจัดจารบีทาเข้าไป 1 ชุด และดูแกน X แกน Y ใน ตำแหน่งที่มันชอบ หลุดบ่อยๆ มีสนิม หรือป่าว ได้ลอง unlock ลากชุดหัว Nozzle ไปมาในระยะนั้น จนรู้สึกว่า ที่จริงจุดอื่นมันยังฝืดกว่า
  • ส่วน Power Supply ถ้าจ่ายไฟไม่พอ ต้องมีอาการไฟตก หรือดับบ้าง ผมจึงได้ต่ออ่านไฟจาก voltmeter
  • ตอนนี้แรกอาการหายไป แต่อยู่ดี มันก้อกลับมาอีก ผมนึกในใจ นี้เรากำลังพบกับ สนิมผีใช่ไหมนิ หรือว่าต้องจุดธุปก่อนใช้ ผมสงสัยมาก นั่งดูไฟจาก power Supply ยังแสดงค่า 24 โวลต์ ตลอดเวลา และ ช่วงที่มีอาการ ไฟก็ไม่ตก ไม่วูบ แต่อย่างใดครับ check ความร้อน มอเตอร์ มันปกติจับได้ แถม ผมเอาใช้พัดลม ฮาตาริ มาเป่าตรงๆเลยด้วย แถมมอเตอร์ไม่ร้อน แต่ยังกระตุก นี้มันผีหลอกชัดๆ
  • มาลองคิดสาเหตุอื่นอีก Stepper Driver มันเสื่อมหรือป่าว บอร์ดทาง flashforge มันใช้ drive ของมันเอง ทางผมไม่อะไหล่ ผมจึงทดสอบได้แค่ สลับกันเอง ระหว่างแกนอื่น ปรากฏ มันก้อยังเป็นที่แกน X มันมีสนิมผีอะไรว่ะ และเป็นที่ตำแหน่งเดิม
  • ในตอนนี้ สิ้นหวังแล้ว ตอนแรกคิดว่า คงต้องเปลี่ยนบอร์ดแล้ว และ รื้อเอา slide guide แกน x ออกมาทำใหม่หมดสักแล้วครับ
  • วิธีการแก้ไข เบื้องต้น ผมรู้แค่ว่า ถ้าขยับไปทางฝั่งซ้ายแล้วจะมีปัญหา เวลาพิมพ์งาน ผมจึงเอาชิ้นงานไว้แค่ฝั่งขวา มันก้อพิมพ์ เล็กๆน้อยๆได้คับ

แต่เหมือนอะไรดลใจ ให้ลอง search ว่า “flashforge axis x slip” เลยได้เจอวีดีโอข้างต้นนี้ล่ะครับ อาการคล้ายๆกันในวีดีโอแรก เครื่องในวีดีโอ เป็นรุ่น creator ครับ แต่เครื่องผมเป็น dreamer นะครับ คนล่ะรุ่น เลยไม่แน่ใจ แต่ได้ keyword ต่อไปว่า มันเรียกว่าอาการ “X-Axis stepper motor wiring harness” เลยมาเจอว่าเครื่องของ Makerbot ก้อเป็นแบบเหมือนกัน อาการแกน x สะดุด

เริ่มมาความแนวทาง มีคนเป็นอะไรคล้ายๆ โดยในวีดีโอได้บอกว่า “หาสาเหตุทางกลไกไม่เจอเหมือนกัน? แต่เขาเจอจาก forum ว่าถ้าเป็นอาการนี้ อาจจะเกิดจากสายไฟ มอเตอร์ เสียหาย หรือ อาจจะตึงไป ให้แก้ โดนต่อสายไฟให้ยาว แล้วเอาออกจากช่อง”  หาา ผมว่ามันไม่จริงมั่ง แต่มันไม่มีอะไรจะเสียแล้ว ลองเปลี่ยนทุกอย่างแล้ว ลองเปลี่ยนสายไฟอีกอย่างแล้วกัน ประกฏว่ามัน หายครับ

เรามาวิเคราะดีกว่า ทำไมเปลี่ยนสายไฟ ถึงหาย

ถ้าดูจริงแล้ว สายไฟมอเตอร์ กับ สายไฟของสวิตส์มันอยู่ใกล้กันเลยครับ มันมีความเป็นไปได้ที่ Back EMF ขนาดสูง จะรบกวน ผมเองได้แต่เดา เพราะไม่มีเครื่องมือวัด สายไฟตึง ไม่น่าจะเกี่ยว

แต่ตอนนี้ flashforge dreamer มันพิมพ์ได้แล้วครับ เอาเป็นว่าใครเจออาการมอเตอร์วิ่งแปลกๆ มีสายไฟอีกอย่างที่เป็นไปได้ อย่างพึ่งรีบเปลี่ยนบอร์ดใหม่กันนะ
